换向器的工作原理

2016-09-27


换向器是直流永磁串激电动机上为了能够让电动机持续转动下去原一个部件。

结构上,换向器是几个接触片围成圆型,分别连接转子上的每个抽头,外边连接两个电极称为电刷与之接触,同时只接触其中的两个。

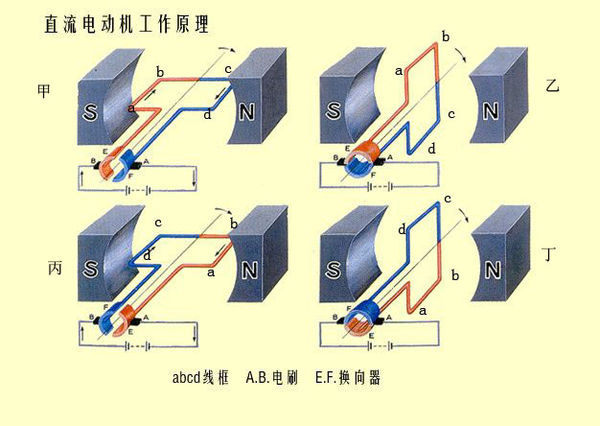

原理是,当线圈通过电流后,会在永磁铁的作用下,通过吸引和排斥力转动,当它转到和磁铁平衡时,原来通着电的线较对应换向器上的触片就与电刷分离开,而电刷连接到符合产生推动力的那组线圈对应的触片上,这样不停的重复下去,直流电动机就转起来了。

如果没有换向器的作用,那电机只能转不到半圈就卡死了,只能当作电刹车了。


换向器是两个铜半环,中间有缺口。靠换向器配合电刷的换向作用,来改变电流方向。
